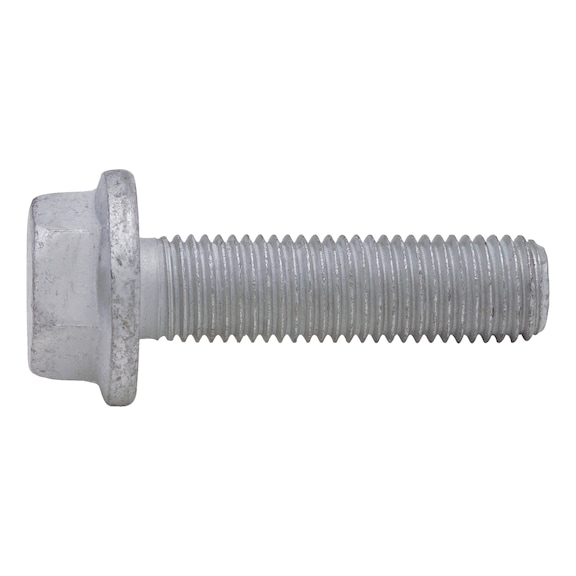

Болт с шестигранной головкой с фланцем в соответствии со стандартом MBN

MBN 10105, ст., кл. пр. 10.9, ц-лам.

MBN 10105, сталь, класс прочности 10.9, с резьбой от M12. Серебристое цинк-ламельное покрытие в соответствии с DBL 9440.40 (форма C ≙ частичная резьба).

Защита поверхности
Соответствует DBL 9440.40 (серебристое цинк-ламельное покрытие со смазкой в уплотнении, без хрома (VI)) > VDA 235 – 104.42

Устойчивость к коррозии
• ≤ M8 — прибл. 480 часов, отсутствует коррозия основных металлов в соответствии с DIN EN ISO 9227 — NSS
•≥ M10 — прибл. 720 часов, отсутствует коррозия в соответствии с DIN EN ISO 9227 — NSS

Указанная устойчивость к коррозии применима для испытаний на коррозию в соответствии с DIN EN ISO 9227-NSS (испытания в соляном тумане), в первые 24 ч после покрытия в состоянии «на момент после покрытия», т. е. до сортировки, упаковки, транспортировка и/или сборки. Эти значения можно уменьшить за счет неизбежных процессов обработки и сборки.

Переход устойчивости коррозии от испытания в соляном тумане к реальным условиям сборки и работы в большинстве случаев не возможен. При проектировании соединения конструктору следует учитывать соединяемые материалы и при необходимости покрытия, а также условия окружающей среды во время работы при выборе подходящего антикоррозийного покрытия.

Коэффициент трения
мкм tot = 0,09–0,14 (VDA 235–101)

Примечание
Болты с головкой с фланцем снижают риск потери предварительного натяжения, вызванной осаживанием контактных поверхностей. Давление на поверхности под головкой болта при затягивании, ниже в сравнении с традиционными шестигранными головками (без фланцев), поскольку площадь контактной поверхности больше.

Преимущество:
•Время осаживания сокращается благодаря использованию меньшего количества деталей соединения в сравнении с креплениями с использованием шайб.
•Вдавливаемая в контактную поверхность вогнутая шайба увеличивает эластичность соединения, и предотвращает потерю предварительного натяжения и противодействуя осаживанию элементов соединения.
