Дистанционный самонарезающий винт Amo® III Цилиндрическая головка типа 7.5

Amo III, тип 2, оцинков. сталь AW 25
САМОРЕЗ-AW25-A2K

Для монтажа окон в стенах из бетона и кладки из сплошных блоков. Цилиндрическая головка особо малого размера для установки винтов в узкие оконные фальцы. С шлицем AW25.
Фиксация за счет резьбы без напряжения материала основания
Несущая функция сохраняется даже при тепловой нагрузке
Огнестойкость в течение 120 минут подтверждена испытаниями
Экономия времени – не требуется анкер
Быстрая установка без использования специальных инструментов
Привод AW для увеличения срока службы сверл, улучшенной передачи и отсутствия усилия выталкивания
Сквозной монтаж
Нагрузка может быть приложена сразу после установки
Фиксация за счет резьбы для высокой несущей способности
Съемный
Практически полное отсутствие сил расширения при установке

Примечание
Информация по применению
Инструкции для планирования и выполнения установки окон и наружных дверей, издание 2010 г.

Арт. № 5995 000 000:
Крепление должно надежно выдерживать все обычные силы, воздействующие на окно, конструкцию и фундамент. Общая нагрузка, таким образом, должна рассчитываться с учетом, например, нагрузки на окно, ветровой нагрузки и рабочей нагрузки (см. DIN 1055). Действующие строительные нормы предписывают при планировке зданий и их компонентов обеспечить отсутствие опасностей для жизни и здоровья человека и рисков для общественной безопасности. Крепление окон должно соответствовать этому критерию.

Стены с оконными проемами, выполненные по устаревшему стандарту DIN 18056, или элементы площадью более 9 м² и безопасное остекление в соответствии с техническим регламентом Германии для безопасного остекления (TRAV) или DIN 18008-4
Стандарт DIN 18056 применяется к стенам с оконными проемами минимальной площади поверхности 9 м² и минимальной длиной стороны 2 м (с самой короткой стороны). Для данного вида креплений следует использовать анкеры, на которые имеется общее разрешение органов контроля строительства, Европейский технический сертификат или индивидуальное одобрение. Аналогично, для крепления безопасного остекления, в соответствии с техническим регламентом Германии для безопасного остекления (TRAV) или стандартом DIN 18008-4, разрешается использовать только анкеры, для которых имеется общее разрешение органов контроля строительства или Европейское техническое одобрение.

Дополнительная информация
Важно проверить, что все компоненты установлены должным образом с учетом определенных условий монтажа (например, вес оконной рамы, свойства поверхности, расположение отверстий в кирпиче). Для крепления безопасного остекления в соответствии с техническим регламентом Германии для безопасного остекления (TRAV) или DIN 18008-4 разрешается использовать только винты AMO Combi, если до начала установки было получено соответствующее индивидуальное одобрение.

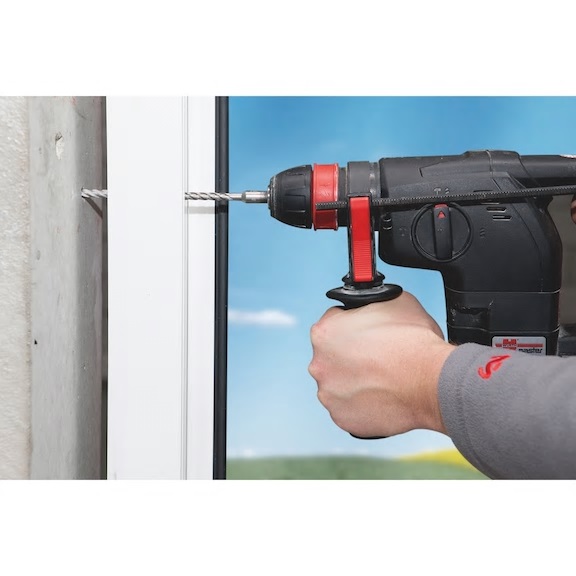

Сверлите отверстия в кирпичах с перфорацией и пустотелых кирпичах перфоратором (без ударного механизма)

Сверлите отверстия в кирпичах с перфорацией и пустотелых кирпичах перфоратором (без ударного механизма)
Оконные рамы выравниваются с помощью центрирующих зажимов или надувной подушки Amo®

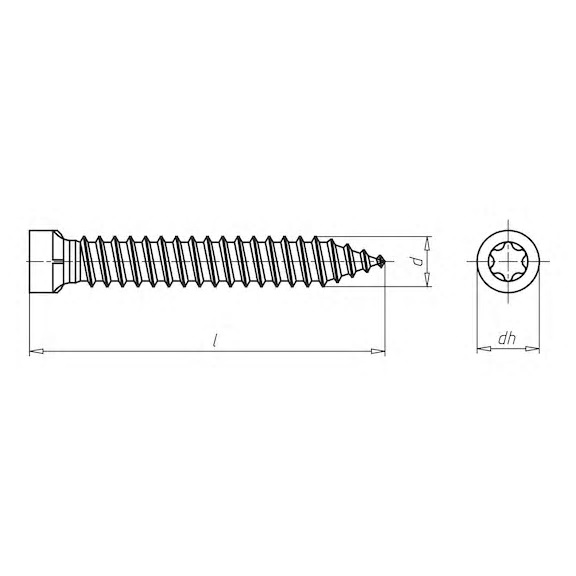

Длина винта = ширина рамы + зазор + глубина ввинчивания (см. также 55.2 Amo® III 11,5 мм)
